Kupplungs-Bremskombinationen | Ortlinghaus

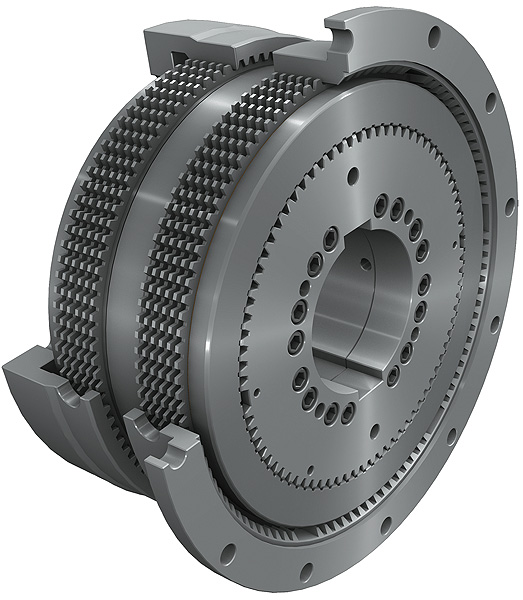

Hydraulische KBK | Baureihe 123 Nasslaufend, hohe Temperaturbelastungen möglich Die hydraulisch betätigten Kupplungs-Bremskombinationen der Baureihe 123 arbeiten ausschließlich im Nasslauf mit ölgekühlten Lamellen und mit einer Stahl- / Sinter-Reibpaarung. Die Vorteile einer Mehrscheiben-Konstruktion und der ölgekühlten Reibpaarung aus Stahl und Sinter im Nasslauf bei 60 bar sind die kompakten Abmessungen mit verschleißarmen Lamellen, die eine hohe Produktivität und Einsatzdauer ermöglichen.   Anwendungen: Automotive Pressen / C-Pressen / Schmiedepressen   Drehmoment: 3.000 bis 600.000 Nm Umdrehungen/Minute: 350 - 1.700 min-1 Außendurchmesser: 199 - 1180 mm Bohrdurchmesser: 58- 375 mm Länge: 135 - 650 mm

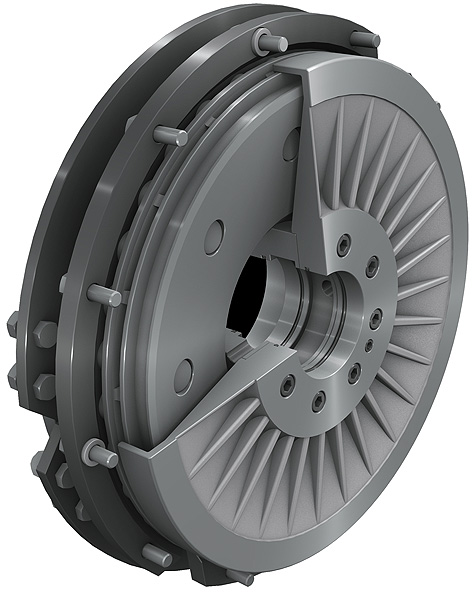

Pneumatische KBK | Baureihe 406/420 Die pneumatisch-betätigten Kupplungs-Bremskombinationen der bewährten Baureihe 400, 406 und 420 wurden den steigenden Anforderungen und Sicherheitsstandards in der Pressentechnik entsprechend weiterentwickelt. Die Baureihe 406 bietet den Vorteil optimaler Kupplungs- und Brems-Drehmomente bei sehr kompakter Bauweise. Die Baureihe ist die traditionelle Betriebseinheit in Form- und Prägepressen mit folgenden Vorteilen: - Die Zwölfpunktbefestigung der Lamellen oder die Zweipunktbefestigung der Laschen   gleicher oder unterschiedlicher Länge ist flexibel für unterschiedlichste Anwendungen. - Die Auswahl an Lamellen, abhängig von Form und Material sichert eine lange   Betriebslebensdauer und leises Schalten bei unterschiedlichsten Betriebsbedingungen.   Die Reibklotz-Ausführung ist für Maschinen empfohlen, die einer hohen dynamischen   Belastung ausgesetzt sind oder bei der während des Betriebes Lastwechsel vorkommen   können. - Montage an Welle oder Kuppelwelle mit Passfeder oder Spannsatze, der bei der Baureihe   420 auf der Seite der Kupplung und bei der 406 auf der Seite der Bremse angebracht wird.   Anwendungen: C-Pressen   Drehmoment: bis zu 25.000 Nm Umdrehungen/Minute: 500 - 3.200 min-1 Außendurchmesser: 166 - 1285 mm Bohrdurchmesser: 21- 270 mm Länge: 48 - 662 mm

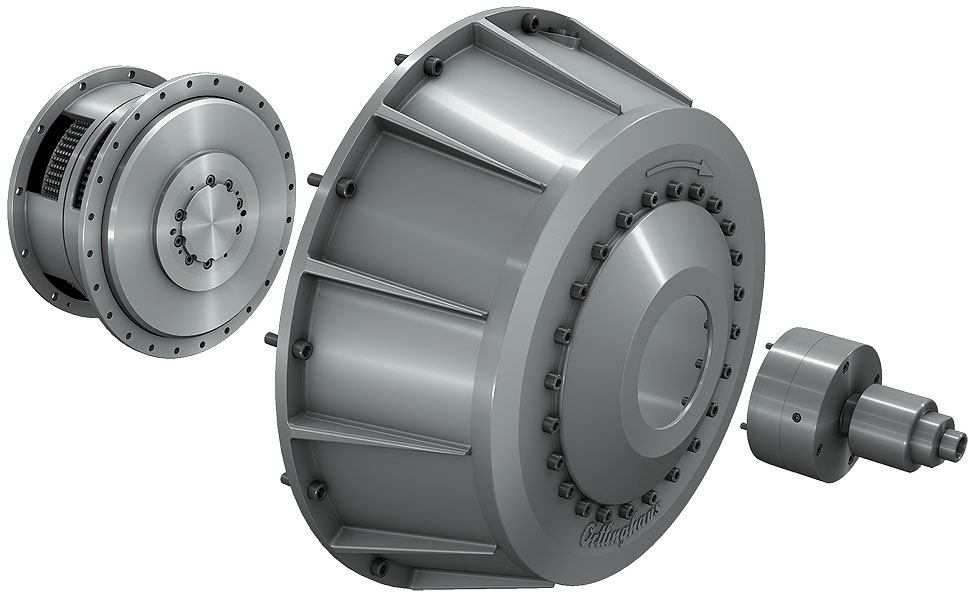

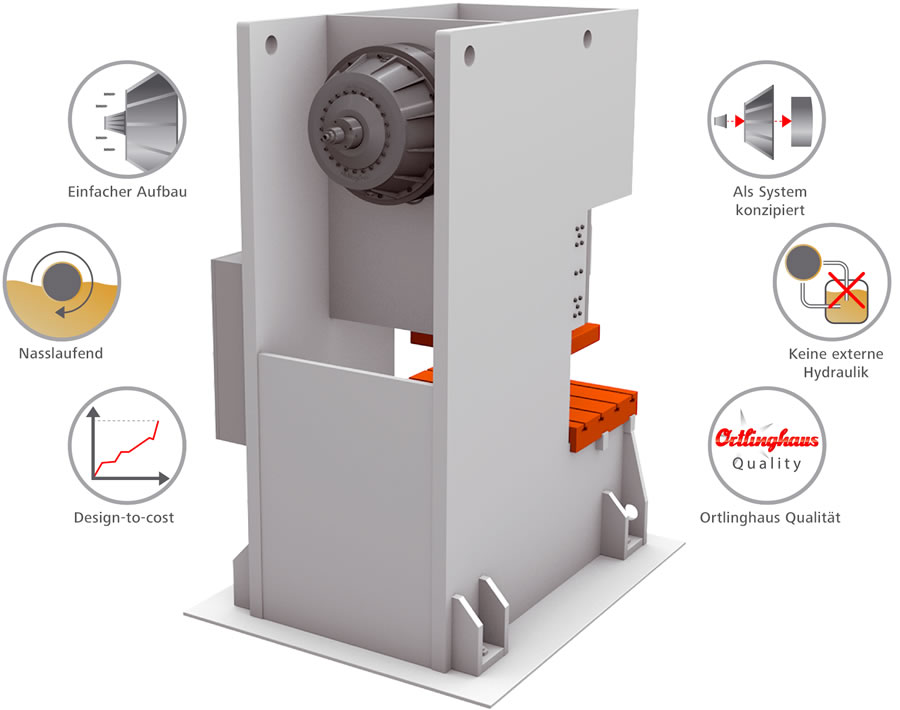

Kupplungs-Bremskombination Cee.go | Baureihe 480 Mit der Entwicklung der Cee.go, unserer Kupplungs-Bremskombination für C-Pressen haben wir den bisherigen Standard übertroffen. Das System ist nasslaufend und wird pneumtisch betätigt mit Erhöhung der Gesamtanlageneffizienz. Eine ganze Reihe von technischen Innovationen und Vorteilen der Cee.go führen zu Produktivitätssteigerungen bei einem äußerst günstigen Preis-Leistungsverhältnis. Die als System konstruierte Kupplungs-Bremskombination ermöglicht höhere Geschwindigkeiten und durch eine reduzierte Aktivierungszeit der Kupplung erhöht sich die Produktivität. Darüber hinaus wurde durch die Einstellung des Sytems die Beständigkeit erhöht und gleichzeitig Ausfälle verringert. Die Cee.Go ist eine nasslaufende Kupplungs-Bremskombination und kann somit schneller laufen als eine trockenlaufende Kupplungs-Bremskombination. Cee.Go arbeitet außerdem, wie auch andere nasslaufende Systeme nahezu verschleißfrei. Durch den Wegfall eines externen hydraulischen Systems, welches Zusammenbau, Testung und Integration erforderte, verkürzt sich entschieden die Einrichtzeit. Die kostenoptimierte Entwicklung macht es uns möglich, ein kostengünstiges Produkt zu den gleichen Konditionen anzubieten, wie vergleichbare Kupplungs-Bremskombinationen. Eine höhere Qualität sorgt für einen störungsfreien Betrieb, weniger Ausfälle und Neueinstellungen während des Betriebes. Die Cee.Go ist eine Kupplungs-Bremskombination, die signifikante Verbesserungen im Bereich der Gesamtanlageneffizienz einer Presse bewirkt und sehr einfach zusammenzubauen und montieren ist.   Anwendungen: C-Pressen   Drehmoment: 5.150 - 19.400 Nm Umdrehungen/Minute: 200 - 500 min-1 Außendurchmesser: 640 - 800 mm Bohrdurchmesser: 80- 120 mm Länge: 192 - 397,5 mm

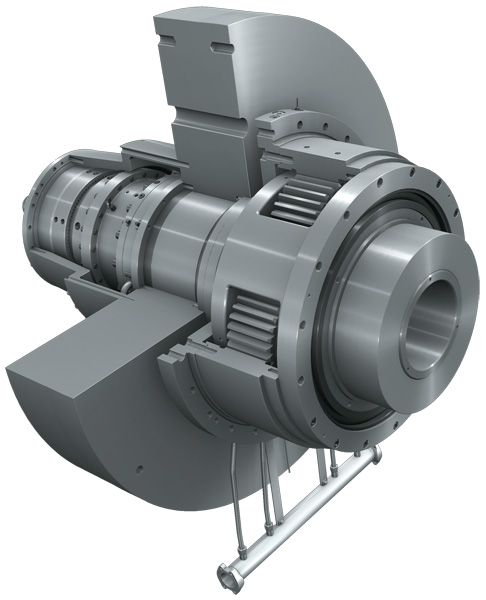

Kompaktantrieb | Baureihe 045 Pressenantrieb mit Schwungrad, Planetengetriebe und Kupplungs-Bremskombination Die Ortlinghaus-Kompaktantriebe der Baureihen 045 und 046 sind einbaufertige Antriebseinheiten, bestehend aus einer Kupplungs-Bremskombination, einem Schwungrad und einem Getriebe. Diese Einheit wird in der Pressentechnik bei Automobil- und Schmiedepressen eingesetzt, bei denen der Antrieb von einem Schwungrad abgeleitet wird. Im Vergleich zum Antrieb durch ein Stirnrad sind die planetengetriebenen Antriebe, die in Kompaktantrieben eingesetzt werden, platzsparender und haben eine geringere Motorschwungmasse. Hohe Drehgeschwindigkeiten ermöglichen den Einsatz kleinster Schwungräder. Zusammen mit den Ortlinghaus Kupplungs-Bremskombinationen führt dies zu Kompaktantrieben mit einem breiten Leistungsspektrum. Die einzelnen Komponenten (Kupplungs-Bremskombination, Stirnrad mit Lager und Planetengetriebe mit Antriebsnabe) sind aufeinander abgestimmt, um einen platzsparenden Einbau zu gewährleisten. Diese Serien werden seit vielen Jahre in zahlreichen Maschinen der Pressentechnik eingesetzt. Zwei unterschiedliche Kompaktantriebe stehen zur Auswahl: - Die trockenlaufende pneumatisch betätigte Einscheiben-Kupplungs-Bremskombination für Maschinen, die in der Hauptsache kontinuierlich laufen. - Die nasslaufende hydraulisch betätigte Kupplungs-Bremskombination. Diese nahezu verschleißfreie und wartungsarme Einheit wird in mittleren und großen Pressen, die im Einzelhubmodus arbeiten, eingesetzt.    Anwendungen: Automotive Pressen / Schmiedepressen   Drehmoment: bis zu 700.000 Nm Außendurchmesser: 480 - 2.100 mm Länge: 663 - 1.450 mm

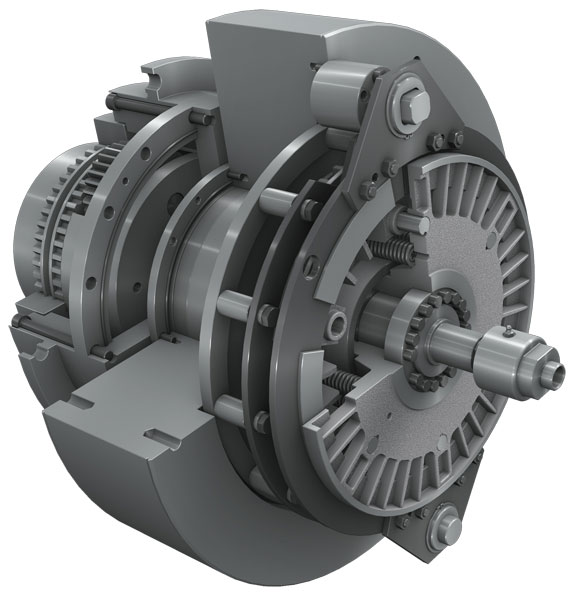

Kompaktantrieb | Baureihe 046 Pressenantrieb mit Schwungrad und Planetengetriebe und pneumatisch betätigter Kupplungs- Bremskombination Der Ortlinghaus- Kompaktantrieb der Baureihen 045 und 046 ist eine einbaufertige Antriebseinheit, bestehend aus einer Kupplungs-Bremskombination, einem Schwungrad und einem Getriebe. Diese Antriebseinheit wird in Metallumformungsmaschinen wie Excenterpressen eingesetzt, bei denen die Arbeitskraft von einem Schwungrad abgeleitet wird. Im Vergleich zum Antrieb durch ein Stirnrad sind die planetengetriebenen Antriebe, die in Kompaktantrieben eingesetzt werden, platzsparender und haben eine geringere Motorschwungmasse. Hohe Drehgeschwindigkeiten ermöglichen den Einsatz kleinster Schwungräder und gemeinsam mit den Ortlinghaus Kupplungs-Bremskombinationen führt dies zu Kompaktantrieben mit einem breiten Leistungsspektrum. Die einzelnen Komponenten (Kupplungs-Bremskombination, Stirnrad mit Lager und Planetengetriebe mit Antriebsnabe) sind aufeinander abgestimmt um dem Anspruch eines platzsparenden Zusammenbaus gerecht zu werden. Diese Baureihen haben sich nun über die Jahre bereits in tausenden von Maschinen zur Metallumformung beweisen können.   Zwei unterschiedliche Kompaktantriebe stehen zur Auswahl: - Die trockenlaufende pneumatisch betätigte Einscheiben-Kupplungs-Bremskombination   für Maschienen, die in der Hauptsache kontinuierlich laufen. - Die nasslaufende hydraulisch betätigte Kupplungs-Bremskombination. Diese nahezu   verschleißfreie und hinsichtlich Wartungen unaufwändige Einheit passt besonders gut   zu mittleren und großen Pressen, die im Einzelhubmodus arbeiten.     Anwendungen: Automotive Pressen Drehmoment: bis 100.000 Nm Außendurchmesser: 480 - 2.100 mm Länge: 663 - 1.450 mm
