Pa.go System
Hydraulisch betätigtes, naßlaufendes Kupplungs-Bremssystem mit mechatronischer Regelung.
Die Pa.go ist das erste mechatronische System zur Ansteuerung von Kupplungs-Bremskombinationen in Automobil-Pressen. Weiches Ein- und Auskuppeln sind integriert.
Das System kann sich auf geänderte Bedingungen (z.B. Temperatur) einstellen.
Die Funktionalität wird laufend überwacht.
Damit sind erstmals Fehlererkennung und vorbeugende Wartung der Kupplungs-Bremskombination möglich. Änderungen der Einsatzbedingungen, wie Temperatur, Verschleiß, Ölleckagen usw. werden vom System erkannt, aufgezeichnet und angepasst bzw. als Fehlermeldung angezeigt.
Anwendung

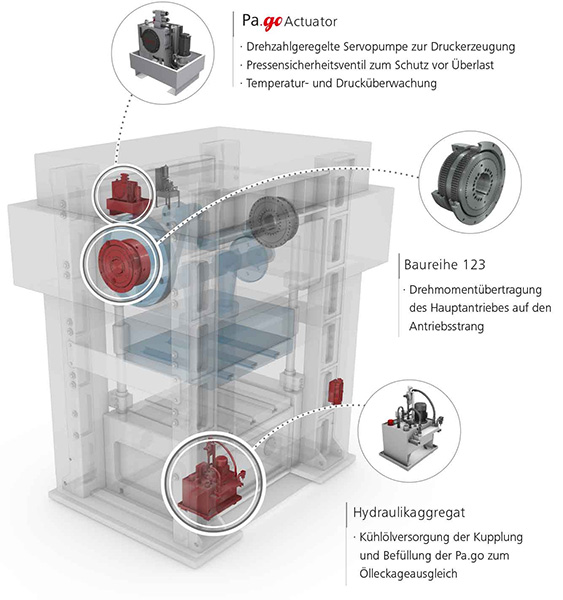

Die drehzalhgeregelte Servopumpe erzeugt den erforderten Betriebsdruck dynamisch und regelt präzise die Beschleunigung und das Bremsverhalten der Kupplungs-Bremskombination.
Sicherheit
Das Pressensicherheitsventil wird durch die Pressensteuerung überwacht und betätigt.
Geschlossener Regelkreis
Alle Kupplungs-Bremsbetätigungen werden durch Pa.go Control überwacht und der erforderliche Druck und die die Drehzahl geregelt. Die relevanten Parameter werden via Ether CAT an den Regler übermittelt, der die erforderliche elektrische Leitung des Pa.go Motors vorgibt.
Diagnose
Mit den erfassten Daten können unterschiedliche Parameter, wie z.B. der Lamellenverschleiß erfasst werden. Pa.go Control speichert diese Daten, wie den maximalen Druck, Beschleunigungszeiten, Bremszeiten, Reaktionszeiten und die Umschaltzeiten der Kupplungs-Bremskombination für jeden Pressenhub. Auch der Systemdruck und der Drehmoment wird bei jedem Pressenhub in einer Oszilloskopengrafik aufgezeichnet. Somit können die Schaltvorgänge jederzeit nachvollzogen und analysiert werden.
Prozesssicherheit
Alle Störungen und Hübe werden aufgezeichnet und können für die vorbeugende Wartung herangezogen werden, um die Stillstandzeiten zu minimieren.
Produktivitätssteigerung und Verlängerung der Lebendsdauer
Das mechatronische Regelsystem ermöglicht den schnellen und trotzdem weichen Betrieb der Kupplungs-Bremskombination. Damit wird die Presse geschont und die Produktivität gesteigert.
Vorteile
- Vorbeugende Wartung
- Verschleißmessungen
- Elektronische Schlupfregelung
- Fehlerdiagnose
- Schnittstelle
- Diagnose der CBU- Daten
- Geschlossener Regelkreis
- Praktisches Touch-Display
- SD-Karten-Steckplatz für
die Datenaufzeichnung
- verschiedene Sensoren und
Bus-Schnittstellen
Steigerung der Verfügbarkeit
Durch die Diagnose werden Verschleiß und Fehler frühzeitig erkannt, vorbeugende Wartung ermöglicht und so ungeplante Stillstandzeiten minimiert.
Die Verfügbarkeit der Presse erhöht sich und Überlasten werden vermieden. |
 |
Energieeinsparung
Das geregelte System arbeitet bedarfsgerecht und verbraucht dadurch weniger Energie.
Anwendungen: Automotive Pressen |
|
|
|
