Servopressen finden auch in der Automobilindustrie Verwendung. Diese Pressenart generiert ihre Presskraft durch große Elektromotoren, die mit hohen Drehmomenten arbeiten, ohne dass ein Schwungrad oder eine Kupplungs-Bremskombination benötigt wird. Aus Sicherheitsgründen und um gesetzlichen Bestimmungen Rechnung zu tragen, wird eine Sicherheitsbremse eingebaut.
Ortlinghaus ist einer der führenden Hersteller solcher Bremsen und beliefert unterschiedliche Pressenhersteller mit standardisierten und kundenspezifischen Sicherheitsbremsen.
Antriebskonzept 1- Servopressen
Hydraulisch gelüftete Federdruck-Lamellenbremse | Baureihe 022
Hydraulisch betätigte Mehrscheiben-Bremse und Lamellen mit Sinter- oder organischem Belag
Die Baureihe 022 ist eines der erfolgreichsten Ortlinghaus-Produkte. Weltweit sind über eine Millionen Einheiten im Einsatz, wo Sicherheitsbremsen mit einer langen Lebensdauer und kompromissloser Qualität gefordert werden.
Die hydraulisch gelüfteten Federdruck-Lamellenbremsen sind Sicherheitsbremsen, die bei Druckausfall selbsttätig einfallen. Sie erreichen im drucklosen Zustand das volle Bremsmoment.
Hydraulisch betätigte Bremsen sind als Spezialversionen ebenfalls verfügbar.
- Drehmoment: 1.000 - 30.000 Nm
|
|
|
 |
Hydraulische Bremse | Baureihe 170
Pressendirektantrieb durch Elektromotoren mit hoher Drehzahl

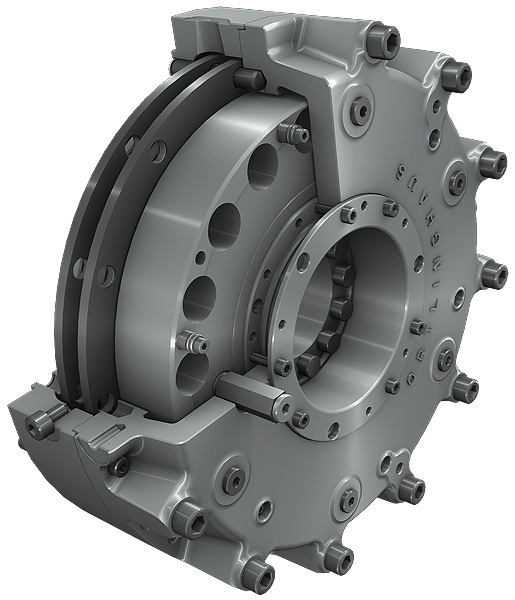

Mit der 170-Baureihe hat Ortlinghaus eine hydraulisch-gelüftete Federdruck-Lamellenbremse in Trockenlauf-Bauweise, speziell für Servomotor-betriebene Pressen entwickelt. Normalerweise wird diese Bremse als Festhaltebremse verwendet, ist aber auch als Sicherheitsbremse im Notfall einsetzbar.
Die Bremse zeichnet sich durch ihren geringen Platzbedarf, durch ein geringes Trägheitsmoment der rotierenden Komponenten und durch kurze Richtzeiten aus. Als Lamellenbremse überträgt sie hohe Drehmomente. Durch das geschlossene Design werden nur sehr geringe Partikelmengen bei niedrigem Geräusch ausgestoßen. Sie entspricht dem europäischen Sicherheitsstandard DIN 692 und ist nahezu wartungsfrei.
- Drehmoment: 1.875 - 60.000 Nm
- Umdrehungen/Minute: 350 - 3000 min-1
- Außendurchmesser: 284 - 762 mm
- Bohrdurchmesser: 65- 160 mm
- Länge: 94 -284 mm
|
|
|
 |
Antriebskonzept 2 - Servopressen
Hydraulische Bremse | Prot.act
Hydraulisch betätigte Bremse im Trockenlauf mit Reibklötzen

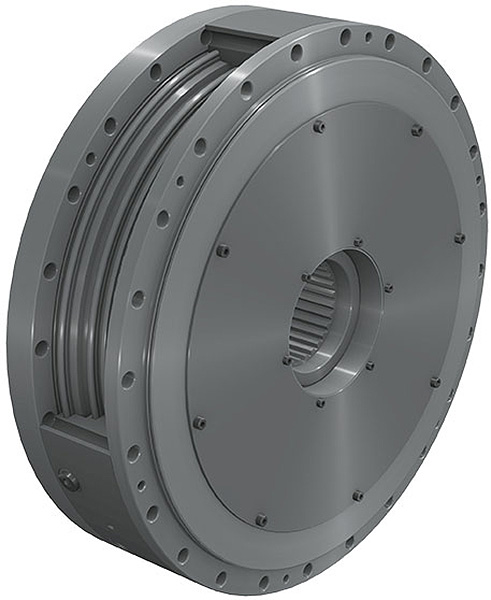

Mit der Prot.act hat Ortlinghaus eine hydraulisch-gelüftete Federdruck-Lamellenbremse mit Reibelementen im Trockenlauf, speziell für Servomotor-betriebene Pressen entwickelt. Normalerweise wird diese Bremse als Feststellbremse genutzt, ist aber auch als Sicherheitsbremse im Notfall einsetzbar.
Die Bremse zeichnet sich durch geringen Platzbedarf, ein geringes Massenträgheitsmoment und kurze Richtzeiten aus. Durch das geschlossene Konzept werden nur sehr geringe Partikelmengen bei niedrigem Geräusch ausgestoßen. Sie entspricht dem europäischen Sicherheitsstandard DIN 692 und ist nahezu wartungsfrei.
Die Ausführung mit Reibklötzen ermöglicht eine axiale Beweglichkeit der Reibflächen, ohne metallische Kontakte. Durch das Trockenlauf-Prinzip bildet sich kein Restdrehmoment, während des normalen Pressenbetriebes.
Wir haben zwei Größenvarianten der Prot.act Bremse entwickelt (Prot.act 90 & Prot.act 94). Diese werden an der Motoraußenseite der Siemens Motoren 1FW3und 1FW 4 montiert. Die Flansche der Prot.act haben das gleiche Maß wie der Siemens Motor. Dadurch wird eine kompakte Antriebskombination ermöglicht.
- Drehmoment: 10.000 - 63.400 Nm
- Umdrehungen/Minute: 0 - 1.500 min-1
- Außendurchmesser: 680 - 1.125 mm
- Bohrdurchmesser: 130- 220 mm
- Länge: 161 - 172mm
|
|
|
 |
|
|
